REDESAIN GEDUNG JURUSAN TEKNIK INDUSTRI UNDIP (APLIKASI INOVASI STRUKTUR RANGKA, TRUSS DAN CORE)

STRUKTUR DAN KONSTRUKSI 4

JAFT UNDIP TAHUN 2015

DOSEN PENGAMPU: DR.IR EDDY PRIANTO, CES, DEA

DENAH EKSISTING GEDUNG TEKNIK INDUSTRI UNDIP

FOTO TAMPAK EKSISTING

Pada gedung Teknik Industri Undip menggunakan struktur rangka dengan grid kombinasi 4 bentang. sementara pada denah dan tampak tidak ditemukan aplikasi struktur truss. inti bangunan/core berupa tangga vertikal penghubung lanta bawah dan atas dengan pola core inti jamak atau core asimetris.

tampak depan

tampak belakang

tampak kanan

tampak kiri

REDESAIN GEDUNG TEKNIK INDUSTRI UNDIP

Studio 1

TEORI

STRUKTUR RANGKA MODEL 10 - 1 BENTANG BERIRAMA

Pada kali ini saya mencoba mengaplikasikan salah satu struktur rangka dari 23 model struktur rangka yang ada, yaitu struktur rangka dengan grid berirama satu bentang.

denah

isometri struktur

perspektif + rendering

Studio 2

TEORI

STRUKTUR TRUSS MODEL 06 - TRUSS PADA ATAP

(Kuryłowicz, -)

Pada kali ini saya mencoba mengaplikasikan salah satu struktur dari 10 model struktur truss yang ada, yaitu struktur space truss pada atap

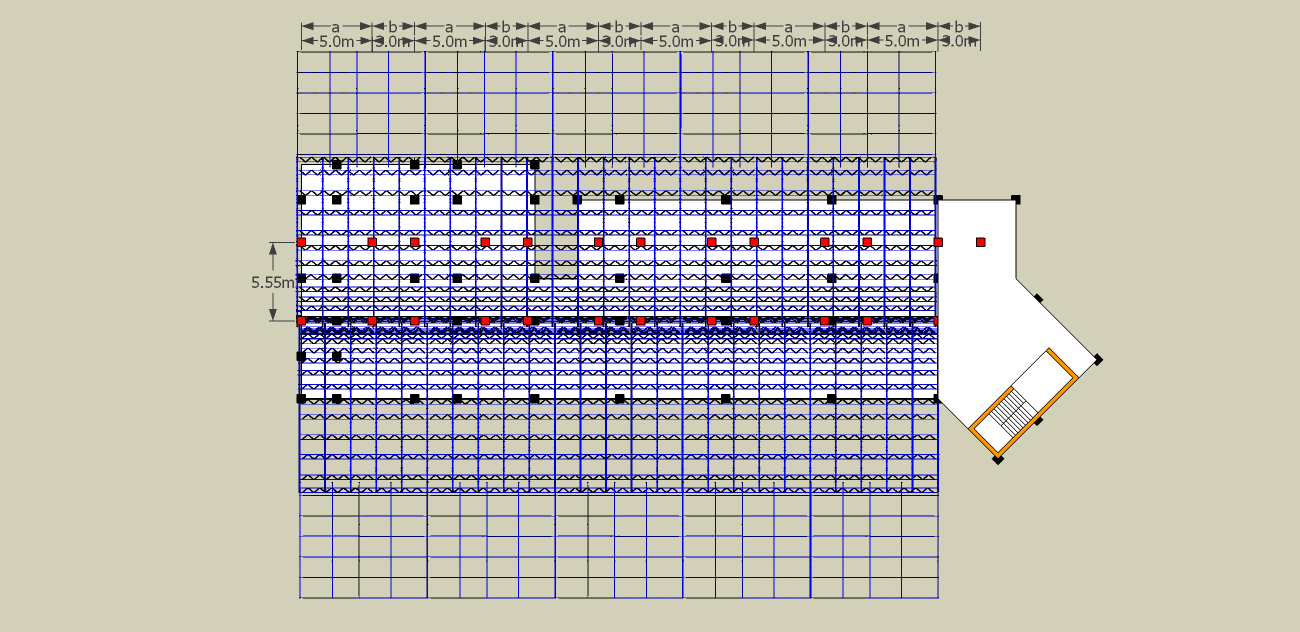

denah

isometri struktur

perspektif + rendering

Studio 3

TEORI

STRUKTUR CORE MODEL 06 - INTI DI LUAR

(Seward, 2010)

Pada kali ini saya mencoba mengaplikasikan salah satu struktur dari 12 model struktur core yang ada, yaitu struktur core dengan inti tunggal di luar

denah

isometri struktur

perspektif + rendering

Semoga bermanfaat bagi yang membaca :))
